フレーム
FRAME DESINE

開発目標
  1. シンプルかつ剛性の高いフレーム
  2. 乗車スペースを広く確保し、様々な体格のドライバーにも対応しうる安全性の高いフレームを目指す



POINT１
STKM 13Aの採用（引張強さ 370[N/mm]以上）
剛性の高いフレームを目指す


POINT２

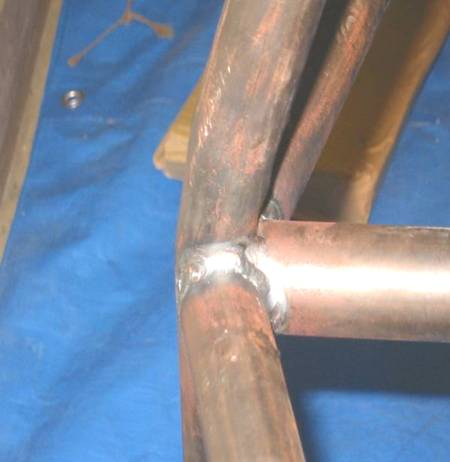

TIG溶接を用いた接合
溶接欠陥の無い頑丈な造りの実現


POINT３
肉厚2.6[mm]のパイプを使用
剛性の向上
POINT４
シンプルなフレーム構造
各パーツの取り外しが容易


POINT５

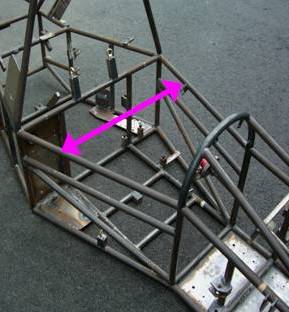

広いコックピット
幅広い体格のドライバーに対応するコックピット。


POINT６
高い安全性
走行時や万が一のロールオーバー時でもドライバーの身体が必ずマシン全体の輪郭からはみ出さないような設計


　　　　　　 　　　　　　
